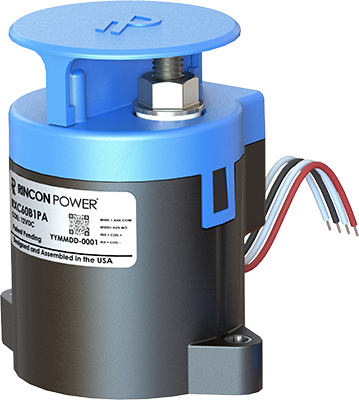

Série RXC35

Contacteurs


  • /media/djcatalog2/images/item/10/rxc35-series.jpg
  • /media/djcatalog2/images/item/10/rxc35-series.1.jpg
    • MIS À JOUR !
    Fabricant: RinconPuissance
    • Courant continu: 350A
    • Tension nominale: 1000 VDC
    • Tension de la bobine : 12 V | 24V
      • 350A service continu
      • Tension de commutation maximale : 1000 XNUMXVDC
      • Joint hermétique avec remplissage de gaz
      • Contacts auxiliaires : AUCUN | SPST-NO
      • Performance à haute température
      • Conforme RoHS 2011/65/EU
      • Conçu et assemblé aux États-Unis
    Services

    Devis professionnel et rapide

    Produit généralement disponible en stock

    Livraison:
    • DEMANDEZ une livraison "juste à temps"

    Plus de questions?

    Comments

    Contacteurs haute tension normalement ouverts SPST avec les caractéristiques suivantes

    CARACTÉRISTIQUE

    MESURE

    Arrangement de contact

    Formulaire X, SPST NO

    Max Tension de commutation

    1,000 VDC

    Tension de tenue diélectrique (entre les contacts ouverts et la bobine)
    (Entre les contacts et la bobine)

    2200 VRMS (60 s)
    2200 VRMS (60 s)

    Courant continu (107 mm)2 conducteur)

    350A

    Courant de surcharge 1 minute
    - 10 minutes

    850A
    450A

    Courant de court-circuit maximal - 20 ms

    A 3500

    Résistance d'isolement minimale

    100 MΩ à 1,000 XNUMX V

    Résistance de contact (max.) mesuré à 200A

    0.3 mΩ

    (Typique) mesuré à 200A

    0.15 à 25 mΩ

    Durée de fonctionnement (max., rebond inclus)

    25ms

    Temps de relâchement (max)

    10ms

    Choc - Fonctionnel, 1/2 Sinus, 11 ms

    20G

    Choc - Destructeur, 1/2 sinusoïdale, 11 ms

    50G

    Température de fonctionnement

    -45˚C à 100˚C (175˚C Température terminale maximale)

    Indice de protection

    Dépasse IP69 (hermétiquement scellé)

    Durée de vie mécanique

    300,000

    AUXCONTACTS ILIAIRES

    MESURE

    Arrangement de contact

    SPST

    Courant continu

    2A

    Courant minimum

    5mA @ 8V

    BOBINE DOUBLE ÉCONOMISÉE (20°C)

    MESURE

    tension nominale

    12V

    24V

    Max tension

    16 VDC

    32 VDC

    Tension de prise en charge (max.)

    7.5 VDC

    15.0 VDC

    Tension de décrochage (min)

    0.6 VDC

    1.2 VDC

    Courant de traction (max 300 ms)

    4.3A

    1.6A

    Courant de maintien

    0.24A

    0.09A

    Puissance de la bobine (pull-in)

    46W

    38W

    Puissance de la bobine (maintien)

    2.9W

    2.2W

    Bobine Back EMF (V) via TVS interne

    150V

    150V
