Le n-BMS est un système de gestion de batterie révolutionnaire et évolutif, conçu pour les applications haute tension. Sa conception fonctionnellement sûre repose sur des composants clés tels que le processeur, l'ASIC et l'alimentation, soigneusement sélectionnés pour garantir une sécurité fonctionnelle de niveau ASIL C.

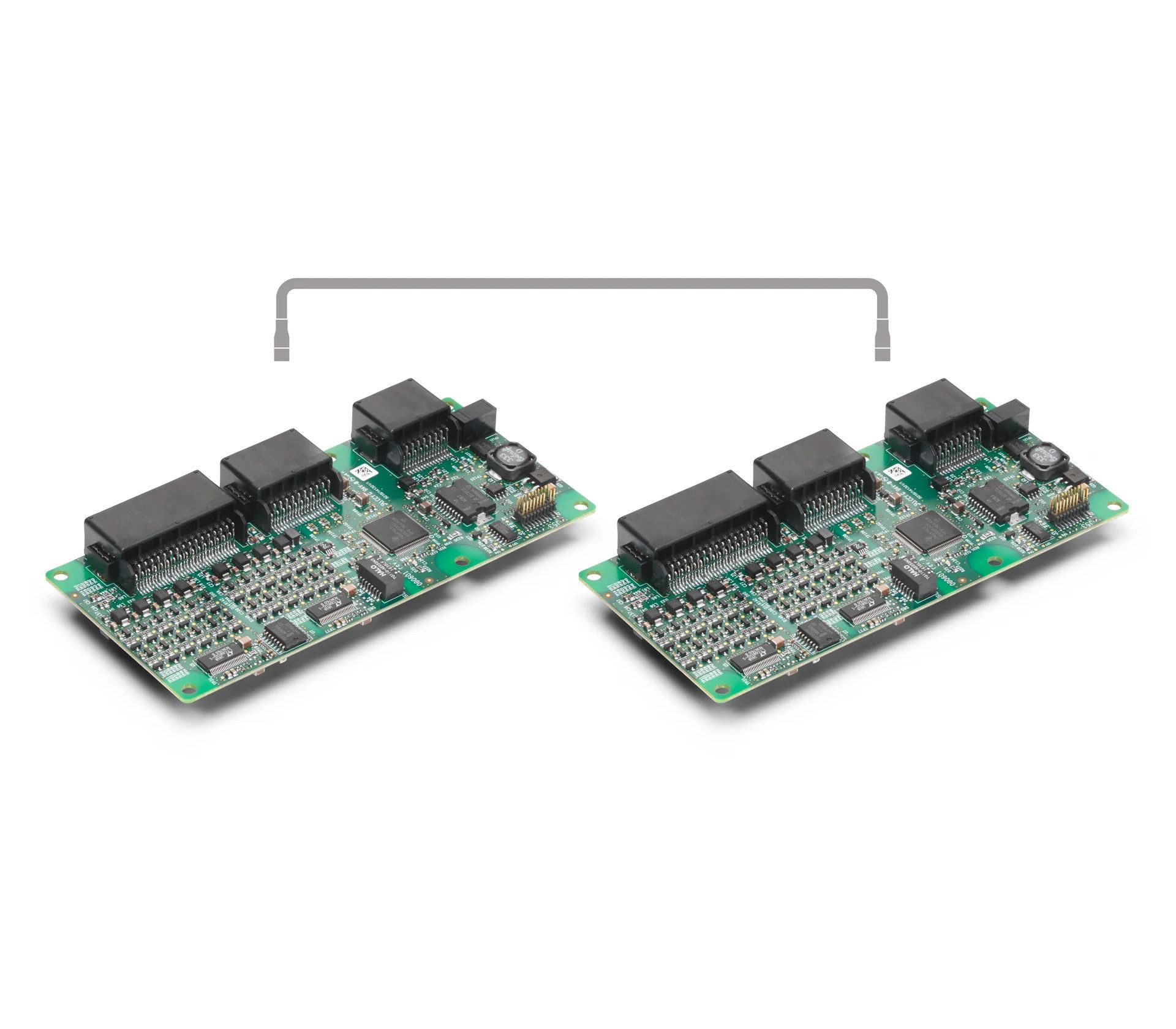

Son unité de surveillance cellulaire compacte (CMU) CMU12 est compatible avec le n-BMS et le n26262-BMS entièrement certifié ISO 3, offrant ainsi un chemin de mise à niveau pratique pour les utilisateurs de n-BMS vers un système certifié ISO 26262.
Le n-BMS CMU12 Compact peut être configuré avec jusqu'à 32 CMU. Chaque CMU peut surveiller jusqu'à 12 cellules en série, ce qui permet au n-BMS de surveiller jusqu'à 384 cellules en série. Chaque CMU présente un encombrement extrêmement réduit de 75 x 65 mm, ce qui facilite son intégration à différents types de batteries.
Caractéristiques
Caractéristiques principales
- 12 canaux de tension par unité de surveillance de cellule (CMU)
- Jusqu'à 384 cellules en série
- 12 canaux de température par CMU
- 0 - 1000 V
- Jusqu'à 2000A
- 2 ports CAN
- Logiciel de configuration CREATOR pour une flexibilité dans la conception des batteries
- CMU extrêmement compact pour un ajustement facile (65 x 75 mm)
- CMU compatible avec le système de gestion de base de données n26262 certifié ISO 3 ASIL C
Configurabilité et contrôle : Le n-BMS peut être configuré via le logiciel sous licence n-BMS CREATOR. Cet outil puissant permet aux intégrateurs de batteries de concevoir une conception de batterie unique, adaptant ainsi le système à leurs besoins spécifiques.
La sécurité, c'est une priorité!
- Les composants clés classés en sécurité garantissent les normes de sécurité les plus élevées
- Les autotests et la redondance des circuits de mesure critiques pour la sécurité offrent une tranquillité d'esprit
- La détection de circuit ouvert ajoute une couche de sécurité supplémentaire
Améliorer la durée de vie de la batterie
- Échantillonnage haute fréquence du courant (100 mS) pour une détection optimale des impulsions
- Équilibrage dissipatif intelligent à 200 mA par cellule
- Plage de fonctionnement de -40° à +85°C, s'adaptant à une large gamme d'environnements
Peak Performance
- Mesure précise de la tension avec une précision de ±1,6 mV à 25 °C au niveau de chaque cellule
- Mode de faible consommation d'énergie optimisé pour plus d'efficacité
- Précision de mesure de température de ±1 °C pour une surveillance fiable
- Algorithmes avancés pour l'état de charge (SOC), l'état de santé (SOH) et l'état de puissance (SOP) avec compensation OCV
Expérience conviviale
- Horloge en temps réel (RTC) et journalisation des événements, des erreurs et des avertissements
- Outil PC BMS Creator pour une configuration système facile
- Capacités de détection de courant en option (effet Hall ou shunt)
- Outil CAN UDS pour un diagnostic et une communication complets
Spécifications de l'unité de contrôle principale
| Paramètres |
Aux spécifications |
| Source d'alimentation |
6-35 V |
| Nombre de CMU prises en charge |
1-32 |
| Nombre de cellules en série pour le système total |
384 |
| Plage de mesure haute tension |
0 - 1000 VDC |
| Précision de la mesure haute tension |
+/- 1 VDC |
| Plage d'entrée de mesure de courant Shunt |
+/- 150mV |
| Précision de l'entrée de mesure de courant Shunt |
+/- 1.0 mV -40 - 85 °C |
| Plage de mesure de courant d'entrée (capteur à effet Hall) |
0.0 - 5.0 V, 0.0 - 2.5 V de courant d'entrée, 2.5 V à 5.0 V de courant de sortie |
| Précision de l'entrée de mesure de courant (capteur à effet Hall) |
+/- 1.5 mV -40 à 85°C |
| Précision de la température (NTC) |
+/- 1°C -40 - 85°C |
| Niveaux de détection de défaut à la terre (fuite) |
250/500/1000 Ω/V entre GND et HV+/- |
| Consommation en veille |
< 8.5 mW à une alimentation de 12 V |
| Consommation active |
< 3,5 W à une alimentation de 12 V |
| Interface de communication, maître-esclave |
isoSPI |
| Type de communication CAN pris en charge |
ID CAN 2.0 A/B 11 bits et 29 bits |
| Vitesses CAN prises en charge |
125, 250, 500, 1000 kbit/s |
| Nombre de ports CAN |
2, un CAN isolé, un CAN non isolé |
| GPIO externes |
16 (actif bas) |
| Interfaces de contrôle du chargeur |
CAN |
Spécifications de l'unité de surveillance cellulaire
| Paramètres |
Aux spécifications |
| Nombre de cellules par unité |
4 à 12 cellules (minimum 12 V pour alimenter le CMU) |
| Tension cellulaire détectable |
0-5 Vcc |
| Nombre de capteurs de température par unité |
4 (basé sur NTC) |
| Topologie d'équilibrage des cellules |
Dissipatif |
| Courant d'équilibrage des cellules |
200 mA à une tension de cellule de 4.2 V |
| Temps d'échantillonnage typique de la tension cellulaire |
100 ms |
| Précision de la tension d'une seule cellule |
+/- 1.6 mV à 25 °C |
| Plage de mesures de température |
-40 Pour 85 ° C |
| Précision de la température de la cellule (NTC) |
+/- 2°C -40 à 0°C | +/- 1°C 0 - 40°C | +/- 2°C 40 - 85°C |
| Interface de communication |
isoSPI (câble blindé max. 5 m entre les cartes) |
| Consommation en veille |
< 460 μW (avec 12 cellules à 3.2 V) |
| Consommation active |
< 690 mW (avec 12 cellules à 3.2 V) |
| Brevets |
ZT 200780048774, EP 0781788.6, US 8.350.529 |
